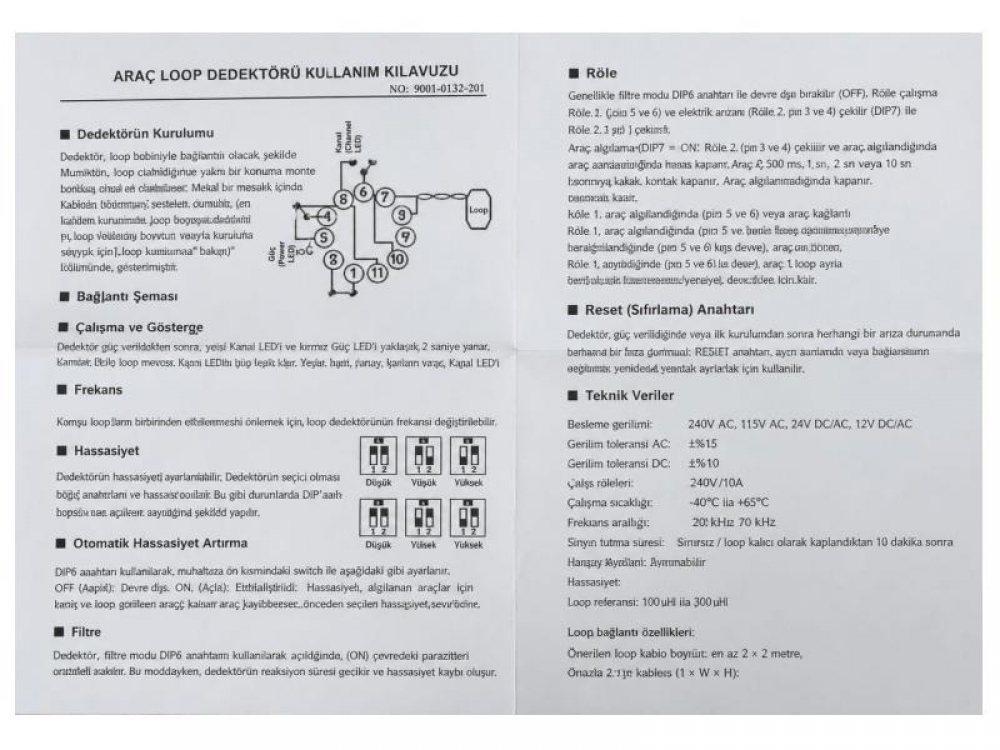

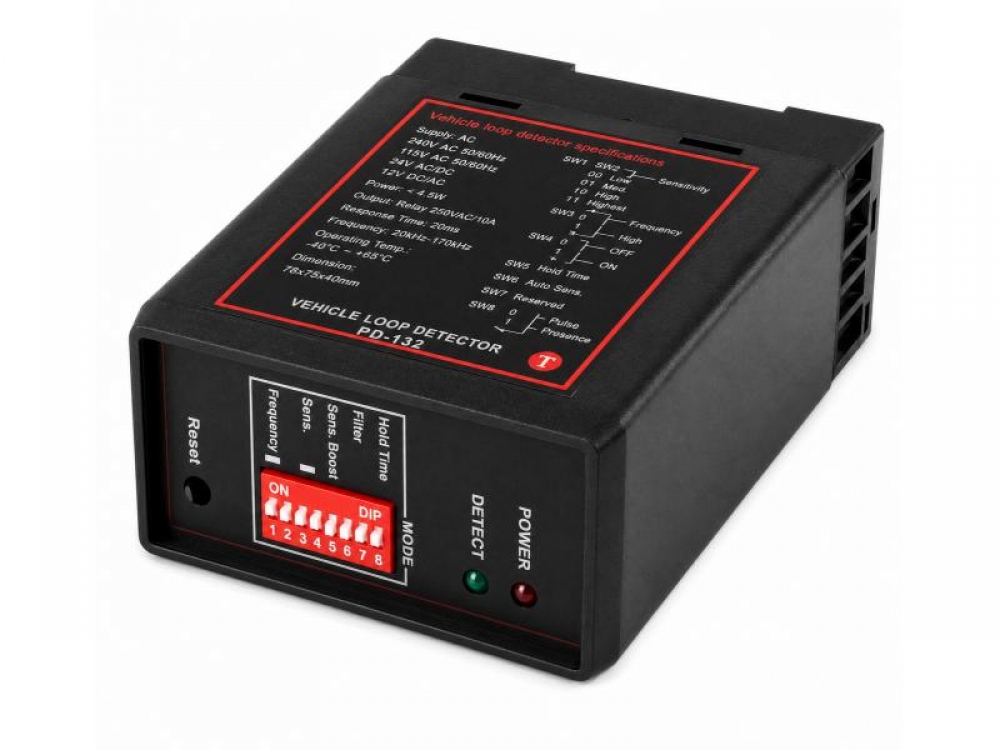

ARAÇ LOOP DEDEKTÖRÜ KULLANIM KILAVUZU

No: 9001-0132-201

---

■ Dedektörün Kurulumu

Dedektör, loop bobini ile bağlantılı olacak şekilde uygun bir yere monte edilmelidir.
Loop kablosu mümkün olduğunca kısa tutulmalı ve parazit kaynaklarından uzak olmalıdır.

Kurulum sırasında:

• Loop kablosu diğer kablolardan ayrı çekilmelidir.
• Loop alanı araç geçişine uygun konumda olmalıdır.
• Loop kablosu düzgün sarılmalı ve zarar görmemelidir.

---

■ Bağlantı Şeması

(Şemada gösterildiği gibi bağlantı yapılmalıdır)

• Güç bağlantısı (Power)
• Kanal LED bağlantısı
• Loop bağlantı uçları

---

■ Çalışma ve Gösterge

Dedektöre enerji verildiğinde:

• Güç LED’i yanar
• Kanal LED’i yaklaşık 2 saniye sonra aktif olur

Araç loop alanına girdiğinde:

• Kanal LED’i yanar
• Araç çıktığında LED söner

---

■ Frekans

Komşu loop sistemlerinden etkilenmemek için frekans ayarı yapılabilir.
Farklı frekans seçenekleri DIP switch üzerinden ayarlanır.

---

■ Hassasiyet

Dedektörün hassasiyeti DIP switch ile ayarlanır:

• Düşük
• Orta
• Yüksek
• Çok yüksek

---

■ Otomatik Hassasiyet Artırma

DIP switch kullanılarak aktif edilir.

Bu özellik:

• Loop uzun süre kapalı kaldığında hassasiyeti artırır
• Araç kaçırma riskini azaltır

---

■ Filtre

DIP6 anahtarı ile filtre modu aktif edilir.

Filtre modu:

• Ortam parazitlerini azaltır
• Ancak tepki süresini biraz geciktirir

---

■ Röle

Varsayılan durumda filtre modu kapalıdır (OFF).

Röle çıkışları:

Röle 1 (Pin 5-6):

• Araç algılandığında aktif olur

Röle 2 (Pin 3-4):

• Ayarlanabilir gecikmeli çıkış

DIP7 ile ayarlanır:

• OFF: kısa süreli tetikleme
• ON: sürekli tetikleme

---

■ Reset (Sıfırlama) Anahtarı

Dedektör ilk çalıştırıldığında veya hata oluştuğunda:

• Reset tuşuna basılarak sistem yeniden başlatılır

---

■ Teknik Veriler

Besleme Gerilimi:

• 240V AC
• 115V AC
• 24V AC/DC
• 12V DC/AC

Gerilim Toleransı (AC): ±%15
Gerilim Toleransı (DC): ±%10

Çıkış Rölesi: 240V / 10A

Çalışma Sıcaklığı: -40°C ~ +65°C

Frekans Aralığı: 20 kHz – 170 kHz

Tepki Süresi:

• Hızlı algılama

Hassasiyet:

• Ayarlanabilir

Loop Endüktansı:

• 50 µH – 1000 µH

Önerilen Loop Değeri:

• 100 µH – 300 µH

---

■ Loop Bağlantı Özellikleri

• Loop kablosu en az 2x2 metre olmalıdır
• Araç algılama için uygun yerleşim yapılmalıdır
• Kablo sarımı düzgün olmalıdır
