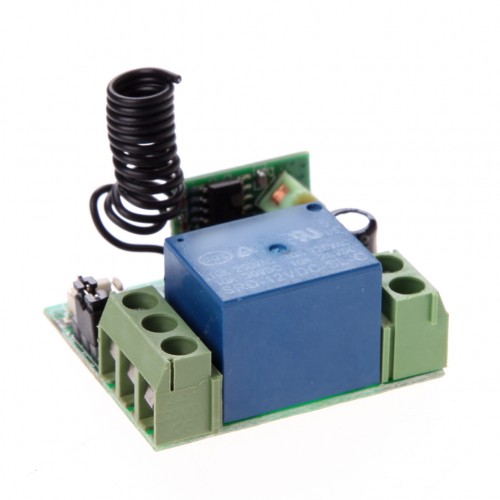

433 FREKANSLI KURU KONTAK 1 KANAL ALICI KARTI 1 ADET KUMANDALI 12 VOLT

1 KANAL RF GARAJ  BARİYER KONTROL SİSTEMİ KUTULU 433 MHZ
KUMANDASIZ



1 RÖLE ÇIKIŞINA SERİ OLARAK BAĞLADIĞINIZ HER TÜRLÜ YÜKÜ KONTROL EDEBİLİRSİNİZ (-220V



NC VE NO KONTAKLARI İLE ÇEŞİTLİ İŞLEMLER YAPILABİLMEKTEDİR



1 KANAL ALICI DEVRE İLE AÇMA VE KAPAMA İŞLEMİ YAPILABİLİR



KUMANDA ÖĞRENEBİLİRDİR AÇ KAPA VEYA SÜREKLİ AÇ SÜREKLİ KAPA ÇALIŞABİLMETEDİR KENDİNİZ PROGRAM YAPALABİLİRSİNİZ



Teknik veriler:

Giriş gücü: DC10V-14V

Bekleme akımı:<5MA

RF frekansı: 315M veya 433M

RF çalışma modu: süperheterodin

Hassasiyet almak: >97dbm

Verici mesafesi:20 metre yukarıda

Çözme modu: MCU yazılım çözme

Uzaktan depolama: 25 adet

Destek uzaktan tipi: öğrenme kodu, sabit kod (haddeleme kodu tasarım olabilir)

Çalışma modu: anlık, geçiş, mandallama zaman gecikmesi (5s ,10s ,15s)

Kablolama tipi: sabit terminal

Çıkış terminali: hayır, NC , COM

Pcb'nin boyutu: 35*30*18mm (L,W,H)

Kablolama şeması 1:

+ V : 12V + giriş;

-V: 12V-giriş;

NO: çıkış, normal açık;

COM: çıkış, ortak;

NC: çıkış, normal yakın;

Çalışma modu hakkında:

Anlık:Uzaktan düğmeye basın, röle bağlanır, uzaktan düğmeyi serbest bırakır, röle bağlanır.

Geçiş:Uzaktan düğmeye bir kez basın, röle bağlanır, uzaktan düğmeye iki kez basın, röle bağlanır.

Mandallama:Uzaktan kumanda düğmesine basın, röle bağlanır, uzaktan kumanda düğmesine B, röle bağlantısı.

Zaman gecikmesi modu: uzaktan kumanda düğmesine basın, röle bağlanır, uzaktan düğmeyi serbest bıraktığınızda, 5s veya 10s veya 15s sonra, röle otomatik olarak kesilir.

Kodu temizleme:

Alıcılar üzerindeki öğrenme düğmesini 8 kez itin, kodlar temizlenecektir.

Kodu temizledikten sonra, tüm uzaktan kumanda artık çalışamaz.

Kodu öğrenmek: (anlık)

Bir kez zaman alıcı üzerindeki öğrenme anahtarını itin, anlık ayar moduna gelir.

Bir dakika bekle, LED kapalı olacak, öğrenme durumuna geliyor.

Uzaktan düğmeye basın, alıcı kartındaki LED göstergesi yanıp söner ve söner.

3 saniye sonra, LED göstergesi tekrar başarılı bir şekilde öğrenilecek.

Kodu öğrenmek: (geçiş)

Alıcı üzerindeki öğrenme anahtarını iki kez itin, geçiş ayar moduna gelir

Bir dakika bekle, LED kapalı olacak, öğrenme durumuna geliyor.

Uzaktan düğmeye basın, alıcı kartındaki LED göstergesi yanıp söner ve söner.

3 saniye sonra, LED göstergesi tekrar başarılı bir şekilde öğrenilecek.

Kodu öğrenmek: (mandallama)

Not: mandallama modunu seçtiğinizde, daha fazla uzaktan kumanda öğrenmek için iki farklı düğme öğrenmeniz gerekir, ilk kez öğrenilen "açık" içindir, ikinci kez "kapalı" için öğrenildi.

Örneğin: düğme A = açık, düğme B = kapalı

Alıcı üçlü zaman üzerinde öğrenme anahtarını itin, mandallama moduna gelir.

Bir dakika bekleyin, alıcı kartındaki LED göstergesi yanıp söner ve söner.

Uzaktan kumanda düğmesine basın.

5 kez LED flaş.

Uzaktan kumanda düğmesine B.

5 kez Led flaş.

3 saniye sonra, LED göstergesi tekrar başarılı bir şekilde öğrenilecek.

A = açık, B = kapalı.

Kodu öğrenmek: (zaman gecikmesi modu)

Alıcı üzerindeki öğrenme anahtarını ileri zaman, zaman 5 saniye boyunca doğru itin.

Alıcı beşinci kez öğrenme anahtarını itin, 10 saniye boyunca zaman gecikmesi.

Alıcı altıncı kez öğrenme anahtarını itin, 15 saniye boyunca zaman gecikmesi.

LED göstergesi kapalı olacak.

Uzaktan düğmeye basın, LED yanıp söner ve söner.

3 saniye sonra, LED göstergesi tekrar başarılı bir şekilde öğrenilecek.

Not: sistem 25 adet uzaktan kumanda için saklayabilir, uzaktan kumanda 25'den fazla adet alırsa, ilk uzaktan kumanda kaybolur veya çalışmaz.
