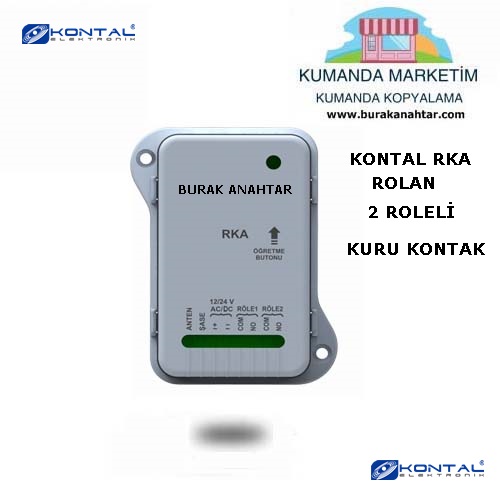

Kontal Rolan RKA 2 Roleli Kart Kuru Kontak
KONTAL ROLAN 2 ROLELİ 12/24 TETİKLİYİCİ ALICI KART SCORPİON ROLAN KA 2 ROLELİ ALICI KART GARAJ KAPISI BARİYER OTOPARK HARİCİ KULLANILAN ALICI KART
Çift röle çıkışlı, değişken (Rolling) kodlu vericiler ile çalışan 433,92 MHz. çalışma frekansına sahip bir kuru kontak harici alıcıdır. Üzerinde bulunan dipswitch seçenekleri ile farklı çalışma fonksiyonları (Puls/Toogle, Senkronize Çalışma, Puls Süresini Uzatma vs.) ile geniş bir kullanım alanı elde edeceksiniz.
Kullanım Alanları;
1. TEKNİK ÖZELLİKLER
RKA ( Tek Ve Çift Kanal Çıkışlı) RKA4 (Dört Kanal Çıkışlı)
? 12 / 24 Volt ayarlanabilir çalışma voltajı
? Tek Kanal / Çift Kanal Çıkış, Toggle / Puls modu çıkış seçenekleri
? 2 Çıkış birbirinden bağımsız veya senkron çalıştırılabilir
? 433.92 Mhz çalışma frekansı, Rolan 2 / 4 model Değişken Kodlu
(Rolling Code) kumandalar ile kontrol
? Maksimum 750 adet aynı alıcı koduna sahip kumandayı
öğrenebilme, Harici Anten Girişi
ÖNEMLİ NOT: Aşağıda anlatılan işlemlerin doğru şekilde yapılabilmesi için ROLAN 2 / 4 kumandaların firmanızın sahip olduğu
LCD CODER cihazı ile programlanmış olması gerekmektedir ve bir Rolan kumanda alıcısı SADECE AYNI “ALICI KODUNA
SAHİP” kumandaları öğrenebilir. Yani farklı alıcı koduna sahip kumandayı AYNI ALICIYA AYNI ANDA ÖĞRETEMEZSİNİZ.
Bu dokümanda geçen “İkinci Röle Çıkışı” ile ilgili olarak verilen bilgiler, 2 Kanallı Rolan Alıcı modülleri için geçerlidir. Tek kanal
çıkışlı Rolan Alıcılar için ikinci röle ile ilgili anlatılan fonksiyonlar pasif durumda olacaktır.
2. ROLAN KUMANDALARIN ALICIYA ÖĞRETİLMESİ
i. Alıcı karta yeni bir kumanda öğretmek için ÖNCELİKLE rolan model kumandalarınızın LCD CODER cihazınız ile uygun
şekilde programlanmış olması gerekmektedir.
ii. Kontrol kartınıza uygun besleme voltajını vererek, kartınızı çalışır hale getiriniz.
iii. Alıcı kart açıldığında, buzzer’dan size uyarı sesi gelecektir. Bu ikaz sesi;
o 3 kez oluyorsa; daha önceden kontrol kartına kumanda öğretilmemiş demektir.
o 1 kez oluyorsa; daha önceden kontrol kartınıza kumanda öğretilmiş demektir.
iv. Alıcı kart üzerinde 1 adet buton bulunmaktadır bu buton; alıcı karta yeni bir kumanda öğretme yada daha önceden
öğretilmiş BÜTÜN kumandaları silme işlemini gerçekleştirmektedir. Alıcıyı kumanda öğrenme moduna sokmak için
Butona 1-2 saniye kadar basılı tuttun ve bırakın. Alıcı öğrenme moduna girdiğinde; alıcı kart üzerinde bulunan Buzzer
6-7 saniye kadar aktif durumda kalacak ve bu zaman içinde Buzzer’dan Biip sesini işiteceksiniz. Buzzer’dan ses geldiği
süre boyunca kumandanızın öğretmek istediğiniz butonuna basınız. Alıcınız kumandayı öğrendiği zaman Buzzer’dan
3-4 kez hızlı şekilde Biip sesi duyulup kesilecektir. Eğer Alıcınız kumandayı öğrenmezse, alıcı kart öğrenme modundan
çıkacak ve Buzzer’dan gelen ses duracaktır.
Eğer alıcı kartınıza İLK KEZ KUMANDA ÖĞRETİYORSANIZ, öğretmiş olduğunuz kumandanın kanalı sistemin çalışma
kanalını tayin edecektir. Bundan sonra öğreteceğiniz kumandaların kanalları da sistemin çalışma kanalı ile aynı olmak
zorundadır. Kısacası, bir alıcıya kumandalarınızın sadece AYNI kanallarını tanıtabilirsiniz.
v. 2 ve 4 kanallı alıcılara öğretmiş olduğunuz kumandanızın kanalı alıcının 1. Rölesini çalıştıracaktır. Ardaşıl gelen
kumanda kanalları diğer röleleri otomatik olarak çalıştırır hale gelecektir. Örneğin 4 kanallı bir kumandanın 1.
Butonunu alıcı sisteme öğrettiyseniz; kumandanın birinci kanalı alıcınızın 1. Rölesini çalıştırır. Kumandanızın 2.
Butonu alıcının 2. Rölesini, kumandanızın 3. Butonu alıcınızın 3. Rölesini, kumandanızın 4. Butonu alıcınızın 4. Rölesini
kontrol edecektir. Bu kanalları alıcıya öğretilmesi gibi bir durum söz konusu değildir. Kontrol kartı bu kanalları
otomatik olarak tanıyacaktır.
3. ROLAN ALICI KONTROL KARTININ HAFIZASININ SİLİNMESİ
i. Alıcı kartın beslemesini kesiniz.
ii. Besleme kesikken, alıcı kart üzerinde bulunan butona basınız ve parmağınızı buton üzerinden kaldırmayınız.
iii. Parmağınız buton üzerindeyken, alıcı kartın elektriğini veriniz. Alıcı kart açıldığında, Buzzer’dan Biip sesini duymaya
başlayacaksınız. Biip sesi kesilene kadar parmağınızı buton üzerinde basılı tutunuz. Biip sesi kesildiğinde alıcı karta
öğretmiş olduğunuz kumandalar, kontrol kartının hafızasından silmiş olacaktır.
Çift röle çıkışlı, değişken (Rolling) kodlu vericiler ile çalışan 433,92 MHz. çalışma frekansına sahip bir kuru kontak harici alıcıdır. Üzerinde bulunan dipswitch seçenekleri ile farklı çalışma fonksiyonları (Puls/Toogle, Senkronize Çalışma, Puls Süresini Uzatma vs.) ile geniş bir kullanım alanı elde edeceksiniz.
Kullanım Alanları;
- Kepenk sistemleri
- Panjur uygulamaları
- Bariyer sistemleri
- Yana kayar bahçe kapısı sistemleri
- Mantar bariyer sistemleri
- Endüstriyel kapı ve hızlı pvc kapı sistemleri
- Aydınlatma sistemlerinde kumanda çözümleri
- Kumanda ile tetiklenme istenilen uygulamalar
1. TEKNİK ÖZELLİKLER
RKA ( Tek Ve Çift Kanal Çıkışlı) RKA4 (Dört Kanal Çıkışlı)
? 12 / 24 Volt ayarlanabilir çalışma voltajı
? Tek Kanal / Çift Kanal Çıkış, Toggle / Puls modu çıkış seçenekleri
? 2 Çıkış birbirinden bağımsız veya senkron çalıştırılabilir
? 433.92 Mhz çalışma frekansı, Rolan 2 / 4 model Değişken Kodlu
(Rolling Code) kumandalar ile kontrol
? Maksimum 750 adet aynı alıcı koduna sahip kumandayı
öğrenebilme, Harici Anten Girişi
ÖNEMLİ NOT: Aşağıda anlatılan işlemlerin doğru şekilde yapılabilmesi için ROLAN 2 / 4 kumandaların firmanızın sahip olduğu
LCD CODER cihazı ile programlanmış olması gerekmektedir ve bir Rolan kumanda alıcısı SADECE AYNI “ALICI KODUNA
SAHİP” kumandaları öğrenebilir. Yani farklı alıcı koduna sahip kumandayı AYNI ALICIYA AYNI ANDA ÖĞRETEMEZSİNİZ.
Bu dokümanda geçen “İkinci Röle Çıkışı” ile ilgili olarak verilen bilgiler, 2 Kanallı Rolan Alıcı modülleri için geçerlidir. Tek kanal
çıkışlı Rolan Alıcılar için ikinci röle ile ilgili anlatılan fonksiyonlar pasif durumda olacaktır.
2. ROLAN KUMANDALARIN ALICIYA ÖĞRETİLMESİ
i. Alıcı karta yeni bir kumanda öğretmek için ÖNCELİKLE rolan model kumandalarınızın LCD CODER cihazınız ile uygun
şekilde programlanmış olması gerekmektedir.
ii. Kontrol kartınıza uygun besleme voltajını vererek, kartınızı çalışır hale getiriniz.
iii. Alıcı kart açıldığında, buzzer’dan size uyarı sesi gelecektir. Bu ikaz sesi;
o 3 kez oluyorsa; daha önceden kontrol kartına kumanda öğretilmemiş demektir.
o 1 kez oluyorsa; daha önceden kontrol kartınıza kumanda öğretilmiş demektir.
iv. Alıcı kart üzerinde 1 adet buton bulunmaktadır bu buton; alıcı karta yeni bir kumanda öğretme yada daha önceden
öğretilmiş BÜTÜN kumandaları silme işlemini gerçekleştirmektedir. Alıcıyı kumanda öğrenme moduna sokmak için
Butona 1-2 saniye kadar basılı tuttun ve bırakın. Alıcı öğrenme moduna girdiğinde; alıcı kart üzerinde bulunan Buzzer
6-7 saniye kadar aktif durumda kalacak ve bu zaman içinde Buzzer’dan Biip sesini işiteceksiniz. Buzzer’dan ses geldiği
süre boyunca kumandanızın öğretmek istediğiniz butonuna basınız. Alıcınız kumandayı öğrendiği zaman Buzzer’dan
3-4 kez hızlı şekilde Biip sesi duyulup kesilecektir. Eğer Alıcınız kumandayı öğrenmezse, alıcı kart öğrenme modundan
çıkacak ve Buzzer’dan gelen ses duracaktır.
Eğer alıcı kartınıza İLK KEZ KUMANDA ÖĞRETİYORSANIZ, öğretmiş olduğunuz kumandanın kanalı sistemin çalışma
kanalını tayin edecektir. Bundan sonra öğreteceğiniz kumandaların kanalları da sistemin çalışma kanalı ile aynı olmak
zorundadır. Kısacası, bir alıcıya kumandalarınızın sadece AYNI kanallarını tanıtabilirsiniz.
v. 2 ve 4 kanallı alıcılara öğretmiş olduğunuz kumandanızın kanalı alıcının 1. Rölesini çalıştıracaktır. Ardaşıl gelen
kumanda kanalları diğer röleleri otomatik olarak çalıştırır hale gelecektir. Örneğin 4 kanallı bir kumandanın 1.
Butonunu alıcı sisteme öğrettiyseniz; kumandanın birinci kanalı alıcınızın 1. Rölesini çalıştırır. Kumandanızın 2.
Butonu alıcının 2. Rölesini, kumandanızın 3. Butonu alıcınızın 3. Rölesini, kumandanızın 4. Butonu alıcınızın 4. Rölesini
kontrol edecektir. Bu kanalları alıcıya öğretilmesi gibi bir durum söz konusu değildir. Kontrol kartı bu kanalları
otomatik olarak tanıyacaktır.
3. ROLAN ALICI KONTROL KARTININ HAFIZASININ SİLİNMESİ
i. Alıcı kartın beslemesini kesiniz.
ii. Besleme kesikken, alıcı kart üzerinde bulunan butona basınız ve parmağınızı buton üzerinden kaldırmayınız.
iii. Parmağınız buton üzerindeyken, alıcı kartın elektriğini veriniz. Alıcı kart açıldığında, Buzzer’dan Biip sesini duymaya
başlayacaksınız. Biip sesi kesilene kadar parmağınızı buton üzerinde basılı tutunuz. Biip sesi kesildiğinde alıcı karta
öğretmiş olduğunuz kumandalar, kontrol kartının hafızasından silmiş olacaktır.
| Diğer Özellikler | |
|---|---|
| Stok Kodu | ROLAN KA |
| Marka | KONTAL ALICI KART |
| Stok Durumu | Var |
